Vertikálne drény, známe aj ako prefabrikované vertikálne drény (PVD) alebo páskové drény, pozostávajú z plastového jadra obaleného geotextíliou, ktorá funguje ako filter a zabraňuje ich zanášaniu.
Predstavenie a hlavné prvky
Čo sú vertikálne drény a prečo sa používajú?
Pri zaťažení nasýtených jemnozrnných a stlačiteľných zemín (íly, prachy) môže dochádzať k dlhodobému sadaniu konštrukcie, ktoré môže trvať 10 až 20 rokov.
Prefabrikované vertikálne drény, známe aj ako páskové drény, predstavujú technológiu používanú na riadenie a obmedzenie dlhodobého sadania týchto zemín na prijateľnú úroveň.
Základný princíp vertikálnych drénov
Súdržné zeminy, najmä íly, sa vyznačujú nízkou priepustnosťou. Konsolidácia týchto zemín závisí od schopnosti odvádzať vodu z ich pórov, pričom tento proces môže byť veľmi zdĺhavý.
Inštalácia siete vertikálnych drénov vytvára preferenčné dráhy pre odvod vody. Kombinácia vertikálnych drénov s predzaťažením alebo dočasným násypom výrazne urýchľuje proces konsolidácie podložia.
Realizácia vertikálnych drénov
Vertikálne drény pozostávajú z plastového jadra obaleného geotextíliou, ktorá slúži ako filter zabraňujúci zanášaniu. Existujú rôzne typy vertikálnych drénov (ploché aj kruhové) a rôzne rozmery, pričom rozmiestnenie siete drénov sa navrhuje podľa typu zeminy a požadovaného stupňa konsolidácie.

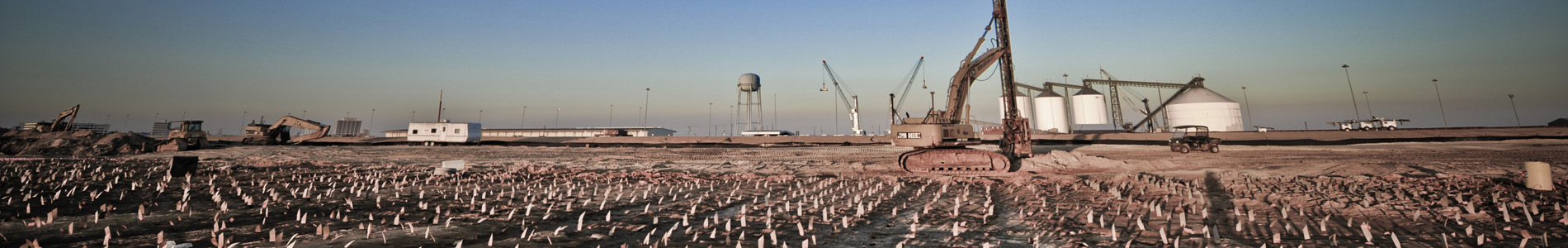

V závislosti od podmienok na stavenisku sa používajú statické, dynamické alebo kombinované metódy inštalácie. Bežne sa drény inštalujú do hĺbky približne 50 metrov. Oceľový zavádzací tŕň (mandrel) je upevnený na vodiacej lište, ktorá je súčasťou rýpadla alebo žeriava.
